全能王CAD编辑器如何设置图形界限?CAD设置图形界限的方法

发布时间:2021年10月05日 阅读:6 次

  全能王CAD编辑器如何设置图形界限?我们在设计制作一些CAD图纸的时候,有些时候需要设置的是一些非常小的图纸,但是我们工作的平台软件的空间可以说是无限大的,那么要怎么限制图形在一定的界限呢?下面小编就带着大家一起看一下吧!

  操作方法:

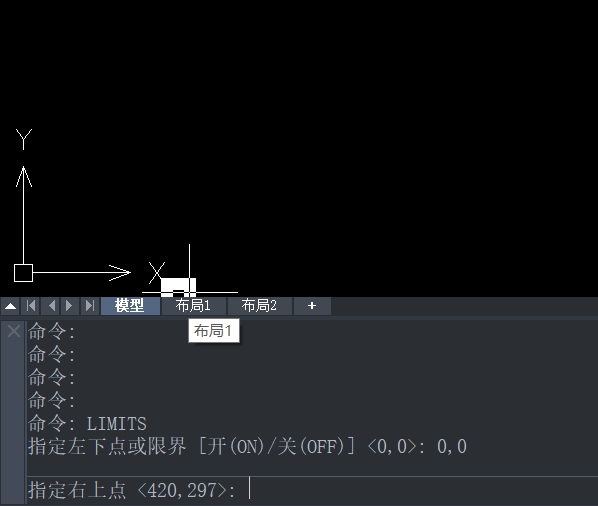

  1、在命令行输入【LIMITS】并按回车键确认,根据提示输入“0,0”作为图形左下角点坐标,按回车键确认。

全能王CAD编辑器如何设置图形界限?CAD设置图形界限的方法 软件发布| Tag标签| 版权声明| 网站地图| 软件专题 第1张

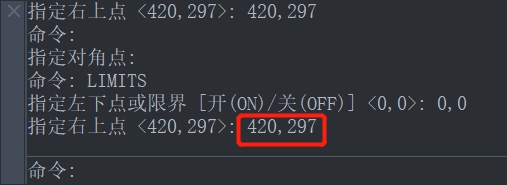

  2、根据提示输入“420,297”作为图形右上角点坐标,按回车键确认,图形界限就设置完成了。

全能王CAD编辑器如何设置图形界限?CAD设置图形界限的方法 软件发布| Tag标签| 版权声明| 网站地图| 软件专题 第2张

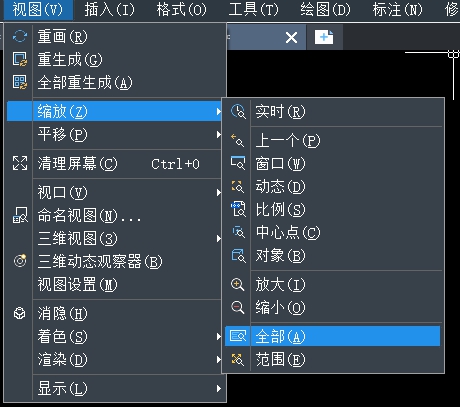

  3、右上点要根据选择的图纸大小来设置,以上是以A3图纸(420,297)为例。由左下点和右上点所确定的矩形区域为界限。图形界限设置完成后,需要依次点击CAD编辑器上方的【视图】——【缩放】——【全部】才能观察到整个图形。

全能王CAD编辑器如何设置图形界限?CAD设置图形界限的方法 软件发布| Tag标签| 版权声明| 网站地图| 软件专题 第3张

  以上就是CAD设置图形界限的方法,通过简单的步骤就可以设置好图形界限,希望可以帮助到大家!
